UPA V1.3 PROGRAMADOR DE ECU
UPA V1.3 PROGRAMADOR DE ECU
Precio habitual
S/. 350.00 PEN
Precio habitual
S/. 450.00 PEN
Precio de oferta
S/. 350.00 PEN
Nuevo programador USB UPA con adaptadores completos
Las 4 razones principales para obtener el programador USB UPA
1.Idioma: inglés.
2.Versión de hardware: V2014
3.Visión del software: V1.3
4.Admite la función Nec, pero no tiene adaptador NEC en el paquete
Descripción del programador USB UPA:
El nuevo Upa-usb es el conjunto completo con todos los adaptadores. El dispositivo principal se puede conectar directamente al Elrasoft.com UUSP (programador serie UPA-USB) o mediante un cable de extensión DB9 macho/hembra 1:1 opcional.Está equipado con un zócalo ZIF de 40 pines para todos los dispositivos DIP/DIL estrechos y anchos, así como con un zócalo SOIC ZIF de 16 pines (150mil, estrecho) para cubrir los dispositivos más utilizados.
La configuración del dispositivo se realiza mediante claves de configuración especiales que hacen que el trabajo sea conveniente y seguro en comparación con el cableado, todo manualmente.
Los paquetes adicionales pueden cubrirse con adaptadores comúnmente disponibles conectados al conector ZIF de 40 pines.
El dispositivo principal incluye además un conector ISP de 10 pines donde se pueden conectar los adaptadores ISP incluidos mediante un cable de fibra estándar 1:1 (incluido).Los adaptadores PLCC ISP incluidos se colocarán directamente sobre el chip soldado del dispositivo de destino, lo que hace que el trabajo sea conveniente y seguro en comparación con la soldadura o el uso de clips que conectan manualmente.(La alimentación desde UUSP al objetivo ISP se puede habilitar o desactivar mediante un puente junto al conector ISP de 10 pines)
Información de actualización del programador de dispositivos UPA-USB V1.3:
Se agregó soporte MC9S12HY64/HA32
Soporte de memoria Flash serie agregado: A25L512/010/020/040/080/016/032, SST25VF512A/010A/020B/040B/080B/016B/032B, S25FL004A/008A/032A/064A
Se agregó soporte 24C1024, 24C1025
Se agregó memoria de datos de borrado masivo a PICs 16F913-7/946, 12F629/675
Función de escritura agregada GetPage
Función de script Agregada Dispositivo AutoBaudRate (solo dispositivos hc08)
Función de escritura agregada GetProgrammerFrameChildCtrl (AChildCtrlNombre: string): TControl
Función de script agregada EnablePicMemoryAreas (AProgram, AID, AConfig, ACalibration, AEEPROM: boolean): boolean;
Correcto error con funciones de script ProgramDevice, ReadDevice... cuando se usa con PICs
Bug fijo con función SetHC08SecurityBytes (SecBytes: string)
Correcto de error con lectura de 68hc11 si el oscilador no está configurado en Auto
Archivos de ejemplo de script actualizados
El software está firmado digitalmente
El controlador USB upacsb.sys está firmado digitalmente
EEproms
Simplemente conecte la placa base al programador UPA directamente o usando un cable de extensión DB9 macho/hembra (1:1).Inserte la clave de configuración correcta en la ranura de la placa base y comience a programar a través del ZIF o SOIC Socket.También puede usar el conector de cinta plana DIL a 10 pines incluido, colocarlo dentro del zócalo ZIF y conectar un clip SOIC o abrazaderas para uso del ISP desde allí.
MCU de Motorola
Elija el adaptador que desea usar, conecte el cable plano al adaptador (siempre se indica PIN1, tanto en el cable como en el adaptador) como también en el conector ISP de 10 pines de la placa principal.Seleccione la fuente de suministro VCC mediante el puente en la placa base al lado del conector ISP (encendido = objetivo suministrado desde upa, apagado = objetivo obtuvo su propio suministro).Deslice el adaptador sobre la MCU PLCC soldada en la PCB objetivo.(Sin soldadura, sin revisión de pines, sin conteo de pines, ahorra mucho tiempo y molestias y le permite hacer su trabajo más rápido, preciso y más fácil)
Una vez que su taller esté equipado con nuestro conjunto de adaptadores, tendrá una experiencia UPA completamente nueva.
STMicroelectrónica ST62*:
ST6240, ST6245, ST6249
NSC CR16*: CR16HCS5(9), CR16MCS5(9), CR16MES5(9), CR16MFS5(9), CR16MCT5/9, CR16HCT5/9
Motorola HC05*: MC68HC05B6, MC68HC05B8, MC68HC05B16, MC68HC705B16, MC68HC05B32, MC68HC05E6, MC68HC705E6, MC68HC05H12, MC68HC05L28, MC68HC05P3, MC68HC705P3*, MC68HC05X16, MC68HC05X32
Motorola HC08*: MC68HC08AS20, MC68HC08AS32, MC68HC08AS60, MC68HC08AZ32, MC68HC(9)08AZ32A, MC68HC908AZ60, MC68HC908AZ60A
Motorola HC11*: MC68HC11A1, MC68HC11A8, MC68HC11E9, MC68HC11EA9, MC68HC11E20, MC68HC11F1, MC68HC11K4, MC68HC11KA2, MC68HC11KA4, MC68HC11KG4, MC68HC11KS2, MC68HC11KS8, MC68HC11L6, MC68HC11P2, MC68HC11PA8, MC68HC11PH8
Motorola HC12*: MC68HC912B32, MC68HC912BE32, MC68HC912D60, MC68HC912D60A, MC68HC912DC128A, MC68HC912DG128, MC68HC912DG128A
Motorola HCS12*: MC9S12D64, MC9S12A128, MC9S12DG128, MC9S12DG256, MC9S12H128, MC9S12H256
Atmel 8051 Arquitectura: AT89S51, AT89S52, AT89S53, AT89S8252, AT89S8253
Atmel AVR Riesgo de 8 bits: AT90S1200, AT90S2313, AT90S2323, AT90S2333, AT90S2343, AT90S4434, AT90S8515, AT90S8535, ATmega8, ATmega161, ATmega162, ATmega163, ATmega323, ATmega64, ATmega103, ATmega128, ATtiny12, ATtiny15, ATtiny2313
Microchip PIC12: PIC12F508, PIC12F509, PIC12F629, PIC12F675
Microchip PIC16: PIC16F627(A), PIC16F628(A), PIC16F648A, PIC16F72, PIC16F73, PIC16F74, PIC16F76, PIC16F77, PIC16F818, PIC16F819, PIC16F83, PIC16F84(A), PIC16F870, PIC16F871, PIC16F872, PIC16F873(A), PIC16F874(A), PIC16F876(A), PIC16F877(A)
EEPROMES I2C: 24C01, 24C02, 24C04, 24C08, 24C16, 24C32, 24C64, 24C65, 24C128, 24C256, 24C512, 85C72, 85C82, 85C92, BAW574252, GRM-003, GRM-004, KKZ-06F, MCM2814, PCA8581, PCF8582, PCF8594, PCF8598, PCF85102, PCF85102, PCF85102, SDA24C
Microcable de EEPROM: 7002, 93C06, 93C14, 93C46, 93C57, 93C66, 93C76, 93C86, 93S46, 93S56, 93S66, GRN-001, GRO-002, KKZ-01, S220, S2914, ST61907, XLS93C46
EEPROMES SPI: M35080, 25C010, 25C020, 25C040, 25C080, 25C128, 25C160, 25C256, 25C320, 25C640, M25P05, M25P10, M25P20, M25P80, ST95010, ST95020, ST95040, ST95080, ST95160, ST95320, ST95640, ST95P02, ST95P04, ST95P08, X5043, X5045
EEPROM diversos: CXK1011, CXK1012, CXK1013, M6M80011, M6M80021, M6M80041, SDE2506, TC89101, TC89102
*Solo EEPROM
NEC...uDP780828A uDP780948 uDP780949 uDP780973 uDP780974
TMS...TMS370CX02 TMS370CX32 TMS370CX36 TMS370CX42 TMS370CX56 TMS370CX56 TMS370CX56 78K0/HC912
TMS370CX58 TMS370CX58 78K0/HC912 TMS375C006

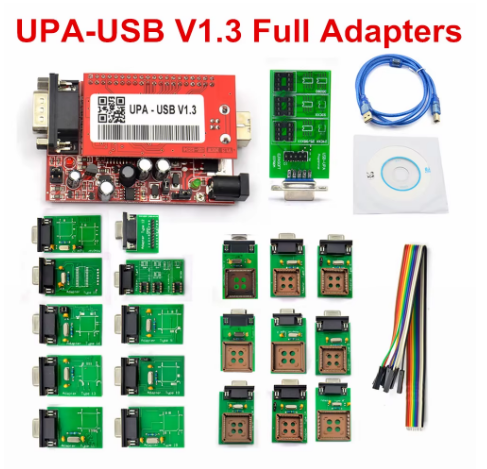

Lista de paquetes:
1 unidad X unidad principal
1 unidad de cable USB
1 unidad XCD
1 cable x 5 pines.
1pcXAdaptador Tipo1 por eprom I2C,SPI, Microware e M35080
1pcXAdaptador Tipo2 Motorola MC68HC11P2+MC68HC11PH8-PLCC84
1pcXAdaptador Tipo3 Motorola MC68HC08AS-PLCC52
1pcXAdaptador Tipo4 Motorola MC68HC11KA2/4+MC68HC11KS-PLCC68
1pcXAdaptador Tipo5 Motorola MC68HC(9)08-QFP64
1pcXAdaptador Tipo6 Motorola MC68HC11F1-PLCC68
1pcXAdaptador Tipo7 Motorola MC68HC05H12-PLCC52
1pcXAdaptador Tipo8 Motorola MC68HC11K-PLCC84
1pcXAdaptador Tipo9 Motorola MC68HC11A8/E1/E9/E20+MC68HC11EA9-PLCC52
1pcXAdaptador Tipo10 Motorola MC68HC11KA2/4+MC68HC11PA8-QFP64
1 unidad XAdaptador Tipo11 Motorola MC68HC11K-QFP80
1pcXAdaptador Tipo12 Dirección extendida
1pcXAdaptador Tipo13 Motorola MC68HC11A8/E1/E9/E20-QFP64
1pcXAdaptador Tipo14 Motorola MC68HC05B4/B6/B8/B16/B32+MC68HC705B16/B32-PLCC52
1pcXAdaptador Tipo15 Motorola MC68HC(7)05E6-SOIC28
1pcXAdaptador Tipo16 Motorola MC68HC05B4/B6/B8/B16/B32+MC68HC(7)05X16/X32-QFP64
1pcXAdaptador Tipo17 Motorola MC68HC(9)12B32-MC68HC(9)12D60(A)-QFP80
1 unidadXAdaptador Tipo18 Motorola MC68HC11F1-QFP80
1pcXAdaptador Tipo19 Motorola MC68HC11L6-PLCC68
